Описание:

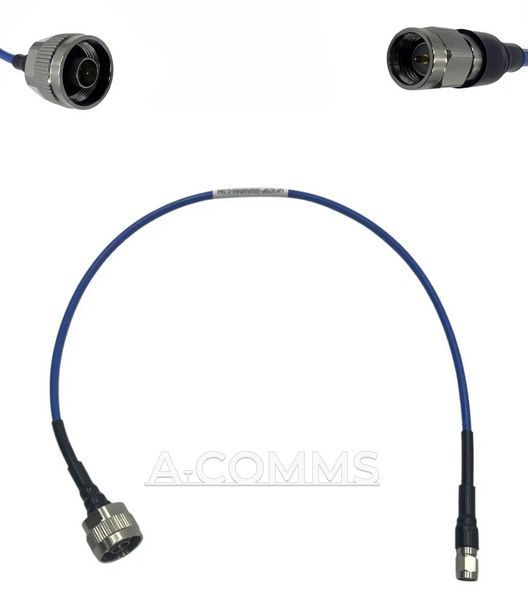

Пигтейл изготовлен из кабеля UF520. Подходит для работы с портативными устройствами.
Выберите разъемы, которые вам нужны с каждого конца.
Конструкция кабеля UF520:
- Центральный проводник: Посеребренная медь 1,02 мм
- Диэлектрик: PTFE LD 3,03 мм
- Внешний проводник: Посеребренная медь 3,22 мм
- Промежуточный слой: PTFE 3,47 мм
- Внешний экран: Оплетка из посеребренной медной проволоки 4,05 мм
- Наружная оплетка: PUR 5,20 мм
Характеристики:
- Длина: 30см
- Разъем 1: SMA-Male
- Разъем 2: N-Type-Male
- Частотный диапазон: DC-26.5 GHz
- VSWR Max: 1.25
- Сопротивление: 50 Ω
- IL Max: 3,1 дБ
- Механическая фазовая стабильность: <±5º
- Стабильность амплитуды при вибрации: <±0,1 дБ
| Частота, МГц | 300 | 1000 | 2000 | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 | 26500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухание, дБ/100 м | 20.4 | 38.5 | 55.9 | 82.0 | 103.2 | 121.9 | 139.0 | 154.9 | 169.9 | 184.2 | 198.0 | 252.1 |
| Средняя мощность, кВт | 0.830 | 0.441 | 0.304 | 0.207 | 0.164 | 0.139 | 0.122 | 0.110 | 0.100 | 0.092 | 0.086 | 0.067 |
Затухание на любой частоте: [1,136600 × √(FМГц)] + [0,002530 × FМГц]
